エアガン弄りが再燃した50代おっさんの記録です。

CM042のメカボックスを交換する4

モーターが決まったのですが、CYMAのモーターホルダーはマルイのメカボックスと
合体できなかったのでマルイのホルダーに組み替えてピニオンのかみ合わせ調整をしました。

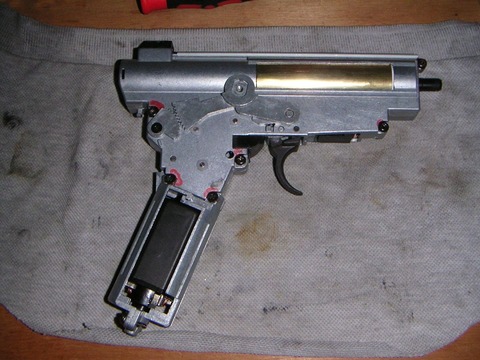

201807141

ジャリジャリしたノイズがなかなか収まりません。
シムの微調整と組み合わせてなんとかモーター音だけに近づいたなと思ったとき
気が付きました。

この超力なモーターはマルイのモーターホルダーの中で踊ってます。
それはもうシム調整がどうのこうのと言うレベルからすればもう好き勝手なくらい。

軽い目眩を感じながらマルイ謹製モーターに戻すとあっさり調整できました。
グリス無しの中華ベベルギアでもたまーにチリチリ聞こえるくらいで静かなものです。

多少ぐらつきはありますが、そもそもセンターのブレは極わずかです。

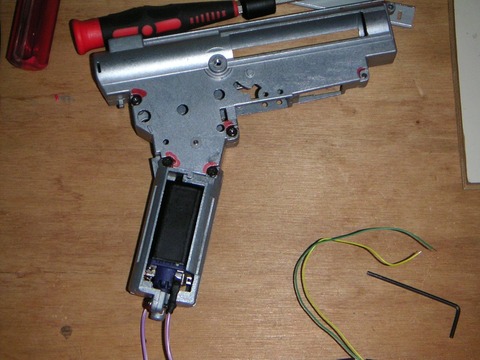

201807142


調整のあとで超力なモーターさんはCYMAのホルダーに戻ってもらったのですが、こちらでは
大暴れする事もなく大人しくしていました。
やはり中華同士の組合せでないと落ち着かなかったようです。


モーターがマルイに戻ったのでスプリングもマルイを入れて組み立てます。

 ベベル   スパー   セクタ
0.5 0.5*2 0.5+0.2*2
0.1+0.2 0.1 0.3

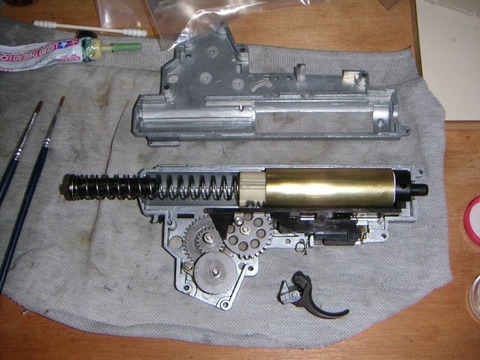

201807143

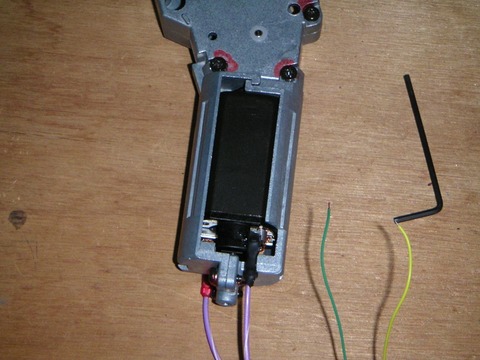

201807144

メカの部分は出来上がりました。
次は配線の方に移ります。

CM042のメカボックスを交換する3

モーターも調べてみたので記録しておきます。

マルイ純正のモーターはエンドベルの形状やピニオン側に開いた穴の形状から
「EG700」で間違いないと思われます。
ピニオンギアは結構尖ってます。

201807133


CYMAの方は「超力」と書いてあるのでそのままですね。
とても強力な磁石が使われています。

EG1000相当らしいのでこっちのモーターを使うほうがよさそうです。

201807134

それに、ピニオンギアもこちらの方が減りが少ないので

201807135


CM042のメカボックスを交換する2

最近覚えた「AOE」という言葉。
ちょうどいい機会なので確認してみます。

201807121

201807122

なるほどそういうことですか。
この組合せですと約6mmくらいずれている事になりそうです。

が、組み込んで気が付いたのですがピストン上側にある突起(ブローバック用)がメカボックス
と干渉してしまい使えませんでした。
仕方ないのでマルイ純正を分解して使う事にします。

余談ですがピストンヘッドは手で分解できるタイプでした。
201807125


その前に他で使う予定のピストンを入れてみます。
SHSの14枚歯です。

201807123

ちょっと画像があれですが、この組合せだと3mmくらいになりました。
これを参考にマルイ純正のピストンとCYMAのピストンヘッドに適当なワッシャーを追加したところ

201807124

3~4mmと、大体同じくらいになりました。
これならワッシャーやゴム板でスペーサーを自作して調整できそうです。

それと、こうやって手で動かしながらセクターギアとピストンラックのタイミングを
見ていると、「2枚目の歯を切除」や「3枚目の歯を半分くらい削る」という理由も理解
できました。




(´д`)


で、何か適当な物は無いか探しましたら「M10のワッシャー」が出てきまして
これ外径が21mmで厚みが1.6tという。

マルイのシリンダーヘッドにちょうどいいサイズだったので2枚重ねて3.2mm確保
201807131


201807132

いい感じに出来ました。

CM042のメカボックスを交換する1

スプリングガイド付近が大きく開口しているせいなのか、やたらと「ばいーん」音が
聞こえてくるのでCM10からマルイのメカボックスへ交換しようという企み。
ついでにデッキプレートも交換しよう。

現状の初速が94m/s程度なのを踏まえて、マルイ純正のスプリングガイドを使う都合から
ピストンの構成をちょっと変更
201807111

201807112

M3サラビス M3ナット サンエイ補修ユニオンパッキン(PP40-15X11)2枚 付属のおもり
これで初速90m/s程度に仕上がるといいなぁ。



81式チェトリグでMP5のマガジンを携行する

AKに比べて寸法の短いMP5マガジンを携行するために少し工作しました。

材料はダイソーで売っている「つながるマット」です。
201807061


こんな感じに切り出して接着剤で組み立てます。
とりあえず50mmくらい底上げしました。
201807062


こう突っ込んで
201807063


MP5マガジンが2本入ります。
201807064


ちょっと飛び出し過ぎて蓋が閉まりませんでした。
40mmくらいがちょうど良さそうです。
201807065


調子が出てきたので端切れを60mmx70mmにカットして
201807066


M4のマガジン用も作りました。
201807067
